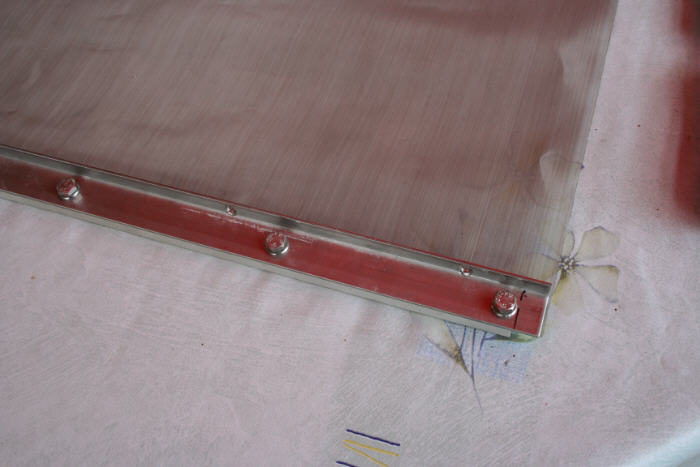

| Spannleiste für das VA-Gewebe das untere graue Teil ist ein PVC - Stab 20mm breit und 10 mm dick das obere Teil ist ein aus VA gekanteter Winkel Das VA-Gewebe ist zwischen den beiden Teilen geklemmt

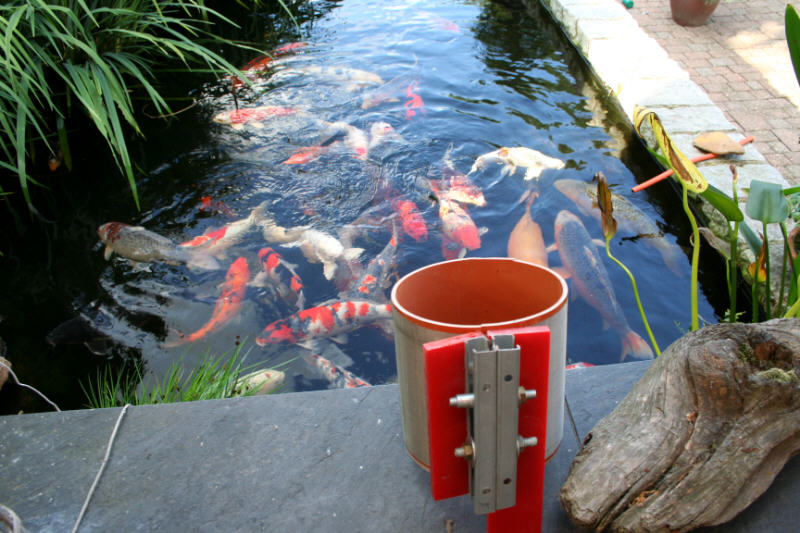

Das war der erste Test zwecks Gewebebefestigung auf einem 160 er KG-Rohr

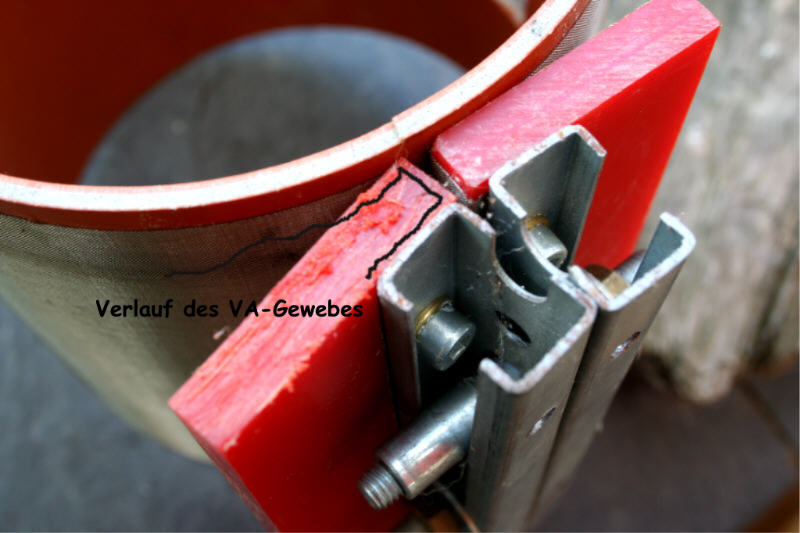

Und hier im Detail Hier kann man sehen das die Zugkräfte nicht auf den Schrauben ist sondern auf der kompletten Länge der PVC - Leiste wirken Man kann so schon jede Menge Zugkraft auf das Gewebe bringen |
|

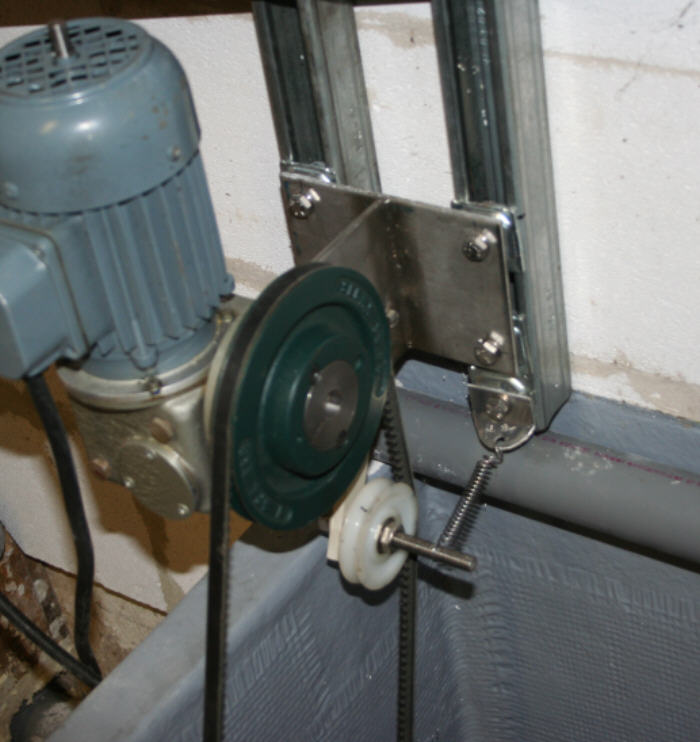

Antrieb mit Spannrolle |
|
|
|

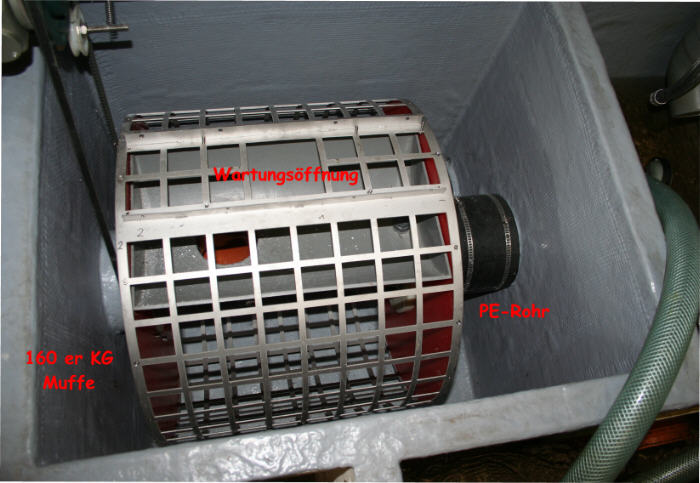

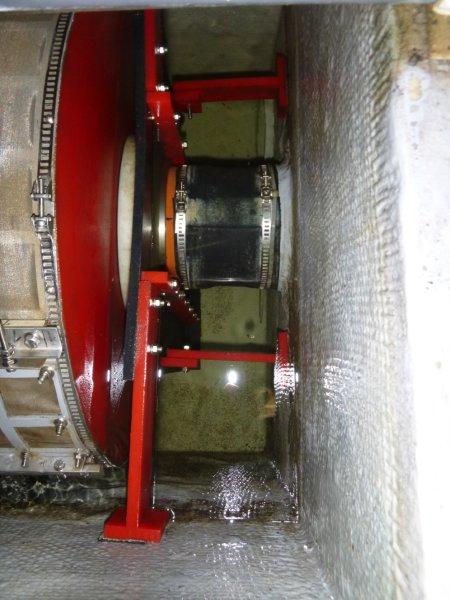

Trommel eingebaut Die Trommel abgesenkt und dann links in die KG Muffe geschoben, ( die einzige Verbindung nach außen die 100% dicht sein muste ) dann wurden rechts die beiden Halbschalen montiert, um den Spalt zwischen dem Zulaufrohr und der Trommelwelle zu schliesen Die beiden Halbschalen haben nur kurz ihre Aufgabe erfüllt und wurden durch eine Halterung ersetzt. Für die Verbindung zwischen ankommendem Rohr und Trommel habe ich mir aus EPDM-Folie einen Schlauch in 160mm angefertigt.
|
